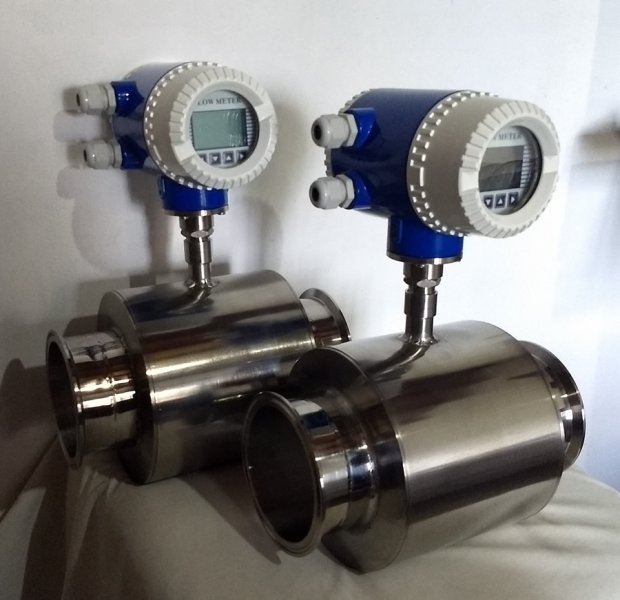

Caudalímetros Electromagnéticos

Caudalímetros electromagnéticos especialmente desarrollados para líquidos con propiedades conductivas de corriente, limpios o con sólidos en suspensión. De diseño robusto, sin partes internas móviles. El tubo interior de teflón, PFA para la industria alimentaria con opción de conexión específica. Ofrece buena resistencia química y a la abrasión. Son de principal aplicación en la industria alimentaria para leche y productos lácteos, cerveza, etc. Otras aplicaciones en ácido sulfúrico, sosa, resinas sintéticas, etc.

Principio de Funcionamiento

Se basan en la ley de inducción electromegnética de Faraday, según esta ley, un conductor que pasa por un campo magnético produce un voltaje proporcional a la velocidad relativa entre el campo magnético y el líquido conductor.

Formula de Faraday

E es proporcional a V x B x D donde:

E = Es la tensión generada en un electrodo
V = La velocidad del líquido conductor
B = El campo magnético
D = La longitud del conductor

La Principal característica de éste sistema es el libre mantenimiento preventivo ya que en su interior no cuenta con partes móviles que produzcan desgaste prematuro, ni restricciones de paso.

Transmisor SIMAG-MAX
Alimentación: 12-24Vcc mediante fuente switching externa.
Salida de corriente: 4-20mA – SPAN configurable.
Salida de pulsos de tensión configurable.
Indicador de la dirección de circulacion del fluido.
Medición de caudal Instantaneo, Total y Acumulado.
1 salida optoaislada de canal dosificador para controlar volúmenes predeterminados por teclado.

Si lo desea LEER DE FORMA AMPLIA O DESCARGAR, entre en nuestra categoria CATALOGOS, allí lo encontrará en formato PDF
